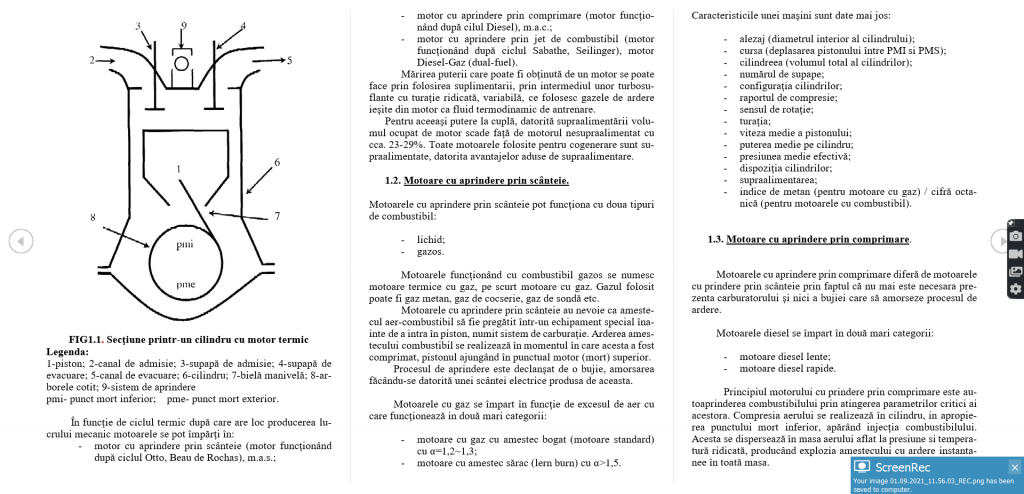

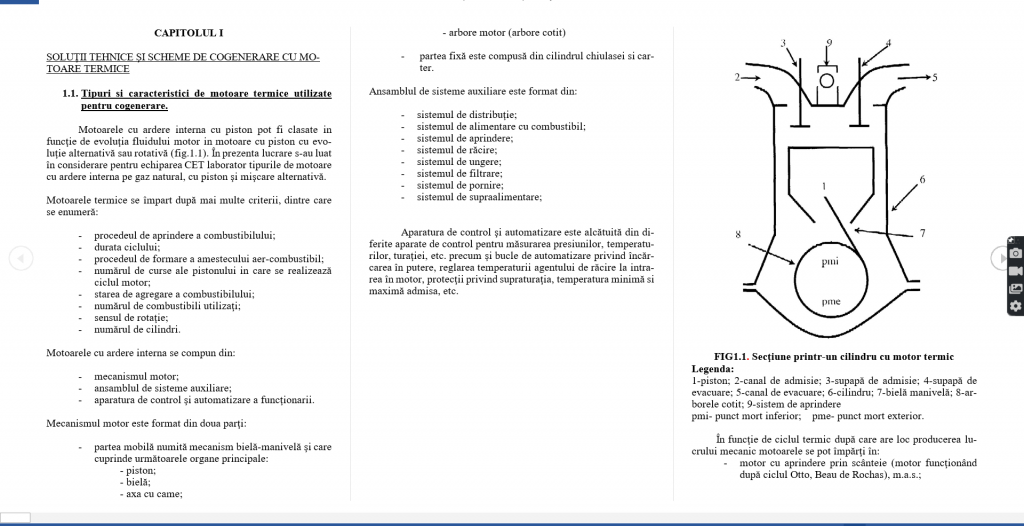

    1.2. Motoare cu aprindere prin scânteie.
    Motoarele cu aprindere prin scânteie pot funcţiona cu doua tipuri de combustibil:
- lichid;
- gazos.
    Motoarele funcţionând cu combustibil gazos se numesc motoare termice cu gaz, pe scurt motoare cu gaz. Gazul folosit poate fi gaz metan, gaz de cocserie, gaz de sondă etc.
    Motoarele cu aprindere prin scânteie au nevoie ca amestecul aer-combustibil să fie pregătit într-un echipament special înainte de a intra în piston, numit sistem de carburaţie. Arderea amestecului combustibil se realizează în momentul în care acesta a fost comprimat, pistonul ajungând în punctual motor (mort) superior.
Procesul de aprindere este declanşat de o bujie, amorsarea făcându-se datorită unei scântei electrice produsa de aceasta.
Motoarele cu gaz se împart în funcţie de excesul de aer cu care funcţionează in două mari categorii:
- motoare cu gaz cu amestec bogat (motoare standard) cu α=1,2~1,3;
- motoare cu amestec sărac (lern burn) cu α>1,5.
    Caracteristicile unei maşini sunt date mai jos:
- alezaj (diametrul interior al cilindrului);
- cursa (deplasarea pistonului între PMI si PMS);
- cilindreea (volumul total al cilindrilor);
- numărul de supape;
- configuraţia cilindrilor;
- raportul de compresie;
- sensul de rotaţie;
- turaţia;
- viteza medie a pistonului;
- puterea medie pe cilindru;
- presiunea medie efectivă;
- dispoziţia cilindrilor;
- supraalimentarea;
- indice de metan (pentru motoare cu gaz) / cifră octanică (pentru motoarele cu combustibil).
    1.3. Motoare cu aprindere prin comprimare.
Motoarele cu aprindere prin comprimare diferă de motoarele cu prindere prin scânteie prin faptul că nu mai este necesara prezenta carburatorului şi nici a bujiei care să amorseze procesul de ardere.
Motoarele diesel se împart în două mari categorii:
- motoare diesel lente;
- motoare diesel rapide.
    Principiul motorului cu prindere prin comprimare este autoaprinderea combustibilului prin atingerea parametrilor critici ai acestora. Compresia aerului se realizează în cilindru, in apropierea punctului mort inferior, apărând injecţia combustibilului.     Acesta se dispersează în masa aerului aflat la presiune si temperatură ridicată, producând explozia amestecului cu ardere instantanee în toată masa.
Avantajele motorului cu aprindere prin comprimare fata de motorul cu aprindere prin scânteie sunt:
- randament mi bun;
- pericol de incendiu, de explozie redus;
- permite folosirea unui combustibil mai ieftin, mai greu volatile;
- nu apar zone moarte si nici front de flacără.
    Dezavantajele motorului cu aprindere prin comprimare este acela că în combustibilul folosit se găseşte sulf, ceea ce presupune măsuri pentru îndepărtarea SO¬2 produs în timpul arderii.
    1.4. Motoare cu aprindere prin jet de combustibil.
Sunt folosite pentru minimizarea costului combustibilului, deoarece utilizează atât un combustibil gazos cât şi unul lichid. Elementele de construcţie funcţionare îmbină cele doua tipuri de motoare descrise anterior. Motoarele cu aprindere prin jet de combustibil au carburator, pentru realizarea amestecului aer-gaz, dar nu au bujie aprinderea făcându-se prin injecţia combustibilului lichid. Acest motor necesită un grad de automatizare mai avansat pentru că procesul de funcţionare este mai complicat. Caracteristicile tehnice de funcţionare sunt identice cu cele ale motoarelor anterior descrise.
    1.5.Analiza tehnică a soluţiei de cogenerare cu motoare termice.
Ciclul motoarelor termice folosite pentru cogenerare se deosebeşte de ciclul clasic de cogenerare cu turbine prin următoarele:
- pe parcursul ciclului de producere a lucrului mecanic, agentul de lucru nu îşi schimbă starea de agregare;
- producerea energiei termice se realizează cu schimbătoare recuperative;
- se considera că în cazul recuperării de căldura din gazele de ardere, nu toată căldura poate fi recuperată;
- existenţa recuperatorului de căldură pe traseul gazelor de ardere introduce o cădere suplimentară de presiune ce va influenţa lucrul mecanic produs de motor. Puterea motorului poate scădea cu cca.      1 -1,5%.

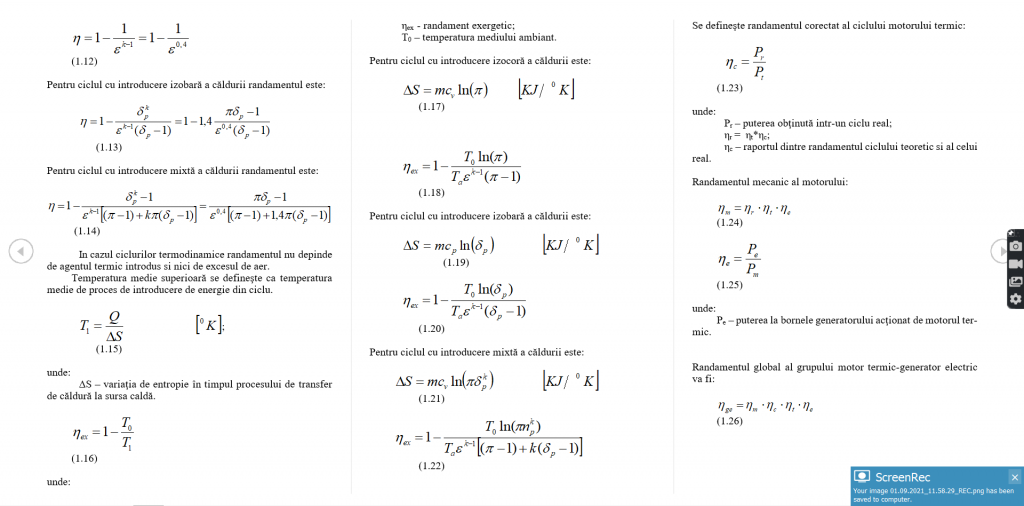

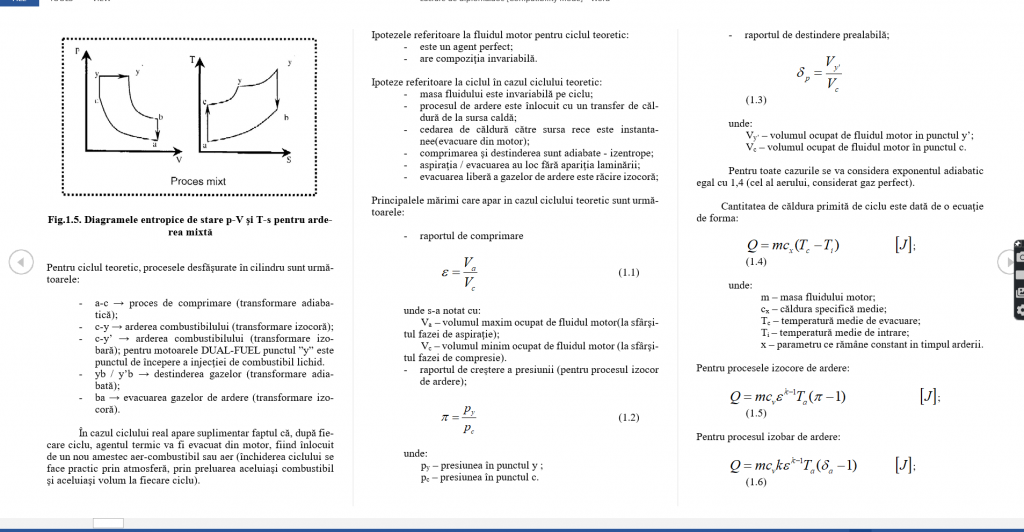

    Analiza soluţiei de cogenerare utilizând motoare termice se  face in funcţie de tipul motorului, respectiv după tipul ciclului după care acesta va funcţiona. În proiectul de faţă s-a luat în considerare motoare de cogenerare cu aprindere prin scânteie, pe combustibil gazos si supraalimentare cu turbosuflantă
